CARATTERISTICHE

Ø       Ingresso analogico max 5Aac (diretto) max 2000 Aac (attraverso TA)

Ø       Scelta immediata del tipo di TA

Ø       Versioni: 2 o 4 relè 5A/250Vac

Ø       Controlli relè: minima, massima, finestra, isteresi

Ø       Comunicazione seriale: Bus di campo MODBUS RTU (RS485); doppia porta RS232

Ø       Doppia uscita analogica 4/20mA e 0/10Vdc

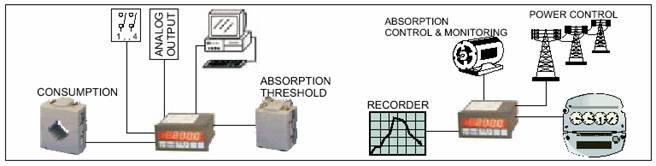

APPLICAZIONI E PECULIARITÀ

Gli indicatori della serie N2X sono completamente dedicati al monitoraggio ed al controllo di segnali in corrente alternata sino a 5 Aac diretti o rapportati mediante trasformatori amperometrici (TA) per la misura di consumo, assorbimento, potenza.

Hanno un vasto campo di applicazione nei

settori dell’industria alimentare, chimica, diamantifera ed in tutte le applicazioni e situazioni ove la precisione della corrente generata ed utilizzata sia un requisito importante.

L’uso del dispositivo è facilitato da una semplice programmazione mediante una tastiera a 4 tasti e da un efficiente display a led. La scelta del tipo di TA e la risoluzione desiderata sono impostabili in modo diretto: è sufficiente “informare” il dispositivo sul valore primario di corrente del TA.

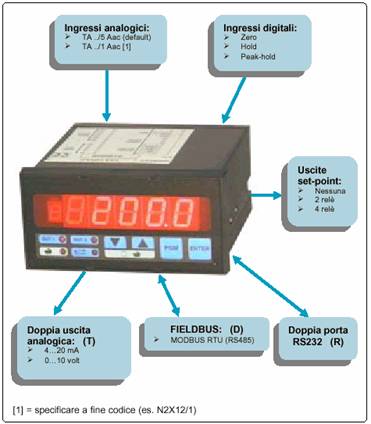

VERSIONI

Sono disponibili le seguenti versioni:

-Indicatore (max 4 soglie): N2X_ _

-Indicatore con 2 uscite analogiche (max 4 soglie): N2X_ _T

-Indicatore con porta MODBUS RTU (max 4 soglie): N2X_ _D

-Indicatore con 2 porte seriale RS232 (max 4 soglie): N2X_ _R

CUSTODIA

Contenitore: da pannello 96x48 mm frontale IP54

Dima di foratura: 92x45 mm; profondità: 100 mm

Materiale: Noryl

Tastiera: 4 tasti a membrana

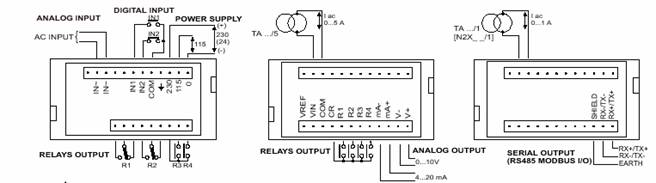

Collegamento: mediante morsettiere estraibili

INGRESSO ANALOGICO

Ingressi di misura: 0...5 Aac (scala di default per TA/5)

Impedenza 0,01 ohm

0...1 Aac (per TA/1) [1]

Impedenza 0,1 ohm

Massimo range: con applicazione diretta della corrente

0,01...14 Aac [2]

Sovraccarico: 100% a regime continuativo (il valore massimo non deve superare 14 Aac)

150% impulsivo (< 3sec.)

INGRESSI DIGITALI (IN1, IN2)

Segnale: meccanico o NPN; max 20V / 6mA

CONVERTITORE A/D E INDICATORE

Display (led rosso): 5+1 digit (polarità), max scala 0/99999

Altezza del carattere: 12,5 mm

Scala di lettura e d.p.: liberamente programmabili

Risoluzione A/D: ± 20000 punti; aggiornamento 250 ms

Linearità: 0,45% ± 1 digit

ALIMENTAZIONE AUSILIARIA

Tensione: 24, 115, 230Vac, 24Vdc [3], 24VDCI [4]

Consumo: max 3,3 VA (3W)

Tolleranza: ±10 %; frequenza (AC): 50/60 Hz

Memorizzazione: EEPROM

CONDIZIONI AMBIENTALI

Temperatura di esercizio: -10 ÷ 50 °C

Umidità relativa: 0...95% non condensante

Temperatura di stoccaggio: -25 ÷ 70 °C

[1] indicare il campo di misura dopo il codice (esempio: N2X12/1)

[2] indicare il campo di misura dopo il codice (esempio: N2X12/9,99A)

SOGLIE DI ALLARME E USCITE

Allarmi: 2, 4 relè

Capacità dei relè: 5A 250V

Manutenzione: Possibilità di operare in manuale

DOPPIA USCITA ANALOGICA (opzione T) [5]

Proporzionale alla lettura sul display; posizione di inizio e fondo scala programmabile

Segnali: 0-10Vdc (min. 1Kohm); 4-20mA (max 250 ohm)

Risoluzione: 2000 punti

Precisione: 0,01 %;

linearità: 0,0025 %

PORTA SERIALE RS485 - MODBUS (opzione D) [5]

Protocollo: MODBUS RTU

Profilo: tutti i parametri

Baud rate 300…19200 baud

Indirizzo : 1 a 247 (0 – broadcast)

Configurazione: 8 bit data; parity none; 1 bit di stop

DOPPIA PORTA SERIALE RS232 (opzione R) [5]

Protocollo: sola lettura variabile misurata

Baud rate: 150…9600 baud

Indirizzo: 1 a 254

Configurazione: 8 bit data; parity none; 1 bit di stop

LINEARIZZAZIONE (opzione L) [5]

n° spezzate: 20

risoluzione: 0,1%

CONFORMITÀ DIRETTIVE CEE

Direttive: CEE 93/68

CEE 89/336 (EMC)

CEE 73/23 (BT)

[3] esecuzione 24Vdc non isolata: il negativo del segnale di ingresso è elettricamente connesso al negativo di alimentazione.

[4] esecuzione 24Vdc isolata.

[5] i riferimenti tecnici di cui sopra sono relativi alle versioni N2X scelte.
