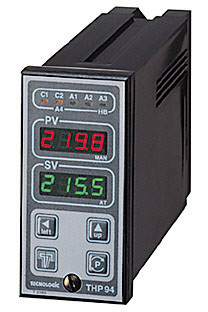

 REGOLATORE  48 x 96

Alimentazione: 24...48 VAC/VDC, 90...240 VAC/VDC+/- 10% f: 50/60 Hz

Assorbimento: 7 VA

Ingresso/i: 1 ingresso per sonde di temperatura (tc B,E,J,K,L,N,R,S,T,U; RTD Pt 100 IEC, Pt100 JIS) o segnali normalizzati 0...20/4...20 mA, 0...5/1...5 V, 0...10/2...10V. Non optoisolato. 2 ingressi digitali optoisolati per contatti privi di tensione. 1 ingresso per trasformatore amperometrico con K=1/0,002

Uscita/e: sino a 5 uscite. A relè (6A/250V AC1); o in tensione per pilotaggio SSR (24 VDC/25 mA); o analogiche 0...20/4...20 mA, 0...10/2...10 V per C1,C2

Contenitore: plastico autoestinguente, UL 94 V0

Dimensioni: frontale DIN 48x96 mm, profondità 100 mm

Installazione: a pannello in foro 45x92 mm

Connessioni: Faston 6,3 mm

Grado di protezione frontale: IP 54, montato a pannello con guarnizione

Regolazione: ON/OFF, PID a singola azione, PID a doppia azione, PID per valvole motorizzate (3 point control.) non retroazionate

Range di misura: secondo la sonda utilizzata. Visualizzazione display -999...9999 max

Risoluzione visualizzazione: secondo la sonda utilizzata. 1/0,1/0,01/0,001

Precisione totale: +/- 0,15% fs (ingresso temperatura); +/- 0,05% fs (ingresso segnali normalizzati)

Velocità di acquisizione: 5 acquisizioni al secondo

Tipo interfaccia seriale: RS 485

Protocollo SW: MODBUS RTU (JBUS)

Velocità di trasmissione: selezionabile 300...9600 baud

Conformità: Direttiva CEE EMC 89/336 (EN 50081-1, EN 50082-1), Direttiva CEE BT 73/23 e 93/68 (EN 60730-1)

Alimentazione: 24...48 VAC/VDC, 90...240 VAC/VDC +/- 10% f: 50/60 Hz

Assorbimento: 7 VA

Ingresso/i: 1 ingresso per sonde di temperatura (tc J,K,S,T; RTD Pt 100 IEC). 1 ingresso per trasformatore amperometrico con K=1/0,002

Uscita/e: sino a 5 uscite. A relè (6A/250V AC1); o in tensione per pilotaggio SSR (24 VDC/25 mA)

Contenitore: plastico autoestinguente, UL 94 V0

Dimensioni: frontale DIN 48x96 mm, profondità 100 mm

Installazione: a pannello in foro 45x92 mm

Connessioni: Faston 6,3 mm

Grado di protezione frontale: IP 54, montato a pannello con guarnizione

Regolazione: ON/OFF, PID a singola azione, PID a doppia azione.

Range di misura: secondo la sonda utilizzata. Visualizzazione display -999...9999 max

Risoluzione visualizzazione: secondo la sonda utilizzata. 1/0,1

Precisione totale: +/- 0,25% fs (ingresso temperatura).

Velocità di acquisizione: 1 acquisizione al secondo

Conformità: Direttiva CEE EMC 89/336 (EN 50081-1, EN 50082-1), Direttiva CEE BT 73/23 e 93/68 (EN 60730-1)

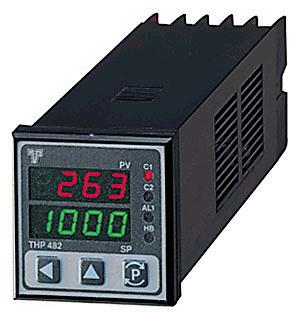

Alimentazione: 24...48 VAC/VDC, 90...240 VAC/VDC +/-10% f: 50/60 Hz

Assorbimento: 5 VA

Ingresso/i: 1 ingresso per sonde di temperatura (tc J,K,S,T; RTD Pt 100 IEC) o segnali normalizzati 0...20/4...20 mA, 0...5/1...5 V, 0...10/2...10 V. Non optoisolato. 1 ingresso per trasformatore amperometrico con K=1/0,002

Uscita/e: sino a 2 uscite. A relè (6A/250V AC1); o in tensione per pilotaggio SSR (24 VDC/25 mA); o analogiche 0...20/4...20 mA, 0...10/2...10 V

Contenitore: plastico autoestinguente, UL 94 V0

Dimensioni: frontale DIN 48x48 mm, profondità 107 mm

Installazione: a pannello in foro 45,5x45,5 mm

Connessioni: Faston 6,3 mm

Grado di protezione frontale: IP 54, montato a pannello con guarnizione

Regolazione: ON/OFF, PID a singola azione, PID a doppia azione

Range di misura: secondo la sonda utilizzata. Visualizzazione display -999...9999 max

Risoluzione visualizzazione: secondo la sonda utilizzata. 1/0,1

Precisione totale: +/- 0,25% fs (ingresso temperatura); +/- 0,1% fs (ingresso segnali normalizzati)

Velocità di acquisizione: 1 acquisizione al secondo

Conformità: Direttiva CEE EMC 89/336 (EN 50081-1, EN 50082-1), Direttiva CEE BT 73/23 e 93/68 (EN 60730-1)
